直流式襯膠隔膜閥
型號: G45J
G45J直流式襯膠隔膜閥擁有流線型的流道，使得壓力損失小，彈性密封的開閉件，確保沒有內漏，而沒有填料函的設計，確保了沒有外漏。
G45J直流式襯膠隔膜閥的閥體與閥蓋中間以隔膜隔開，所以隔膜上方的閥蓋、閥桿等零件不受介質侵蝕，隔膜可更換，維護費用低。而襯里材料的多樣性，可以滿足多種介質的需求，并具有良好的耐腐蝕性。
G45J直流式隔膜閥–采用標準
| 設計與制造 | 結構長度 | 法蘭連接 |
| GB12239 | GB12221、JB1688 | GB4216、JB78 |

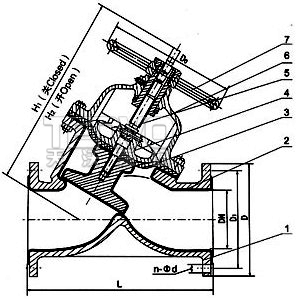

| 序號 | 名稱 |
| 1 | 閥體 |
| 2 | 閥體襯里 |
| 3 | 隔膜 |
| 4 | 閥瓣 |
| 5 | 閥桿 |
| 6 | 閥蓋 |
| 7 | 手輪 |
G45J直流式隔膜閥–外形尺寸和連接尺寸
| 公稱通徑 （DN） |
公稱壓力 （MPa） |
工作壓力 （MPa） |
L | D | D1 | n-d | f | H1 | H2 | D0 |
| 25 | 1.0 | 0.6 | 145 | 115 | 85 | 4-14 | 2 | 178 | 190 | 120 |
| 32 | 160 | 140 | 100 | 4-18 | 2 | 196 | 217 | 140 | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 196 | 217 | 140 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 219 | 240 | 200 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 264 | 272 | 200 | ||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 285 | 315 | 280 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 352 | 383 | 320 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 470 | 515 | 320 | ||
| 150 | 0.4 | 460 | 285 | 240 | 8-22 | 3 | 508 | 554 | 400 | |
| 200 | 570 | 340 | 295 | 8-22 | 4 | 602 | 660 | 500 | ||
| 250 | 680 | 395 | 350 | 12-22 | 4 | 708 | 786 | 500 | ||
| 300 | 790 | 445 | 400 | 12-22 | 4 | - | - | - |
