L型三通球閥
型號: Q44F、Q44H
L型三通球閥采用兩閥座密封結構，外形美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
特點總結：
只有一種切換模式側裝結構軟密封或硬密封可裝配氣動或電動執行器
L型三通球閥采用2面閥座，受力平衡，保證閉止通道的可靠密封，主要用于流路的換向。

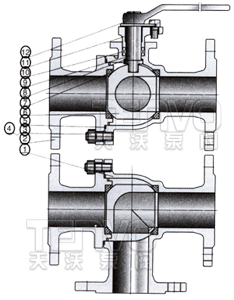

L型三通球閥–主要部件材質
| 序號 | 零件名稱 | 主要采用材質 | |
| 1 | 閥體 | A216 WCB | A351 CF8 |
| 2 | 閥蓋 | A216 WCB | A351 CF8 |
| 3 | 螺母 | A194 2H | A194 8 |
| 4 | 螺栓 | A193 B7 | A193 B8 |
| 5 | 墊片 | PTFE/PPL | PTFE/PPL |
| 6 | 球體 | WCB+HCr | A351 CF8 |
| 7 | 密封圈 | PTFE/PPL | PTFE/PPL |
| 8 | 墊片 | PTFE/PPL | PTFE/PPL |
| 9 | 閥桿 | A182 F6a | A182 F304 |
| 10 | 填料 | PTFE/PPL | PTFE/PPL |
| 11 | 填料壓蓋 | A216 WCB | A351 CF8 |
| 12 | 手柄 | WCB | WCB+Hzn |
L型三通球閥–外形尺寸
| 公稱壓力或壓力級 | 主要尺寸 | 公稱通徑 | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| PN1.6MPa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 80 | 440 | 550 |
| PN2.5MPa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.0MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |

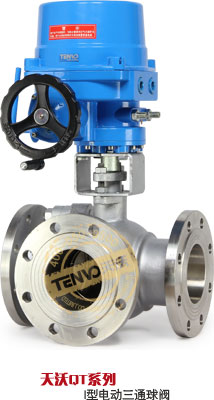

其它類型L型三通球閥實物展示
L型三通球閥與電動、氣動執行器配套，廣泛應用于管路的控制系統，更多詳情瀏覽：電動三通球閥|氣動三通球閥產品頁面。
