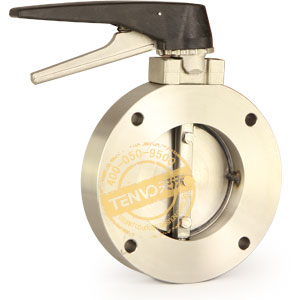

高真空蝶閥

型號: GI、GIQ、GID

高真空蝶閥是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。適用介質(zhì)為純凈空氣和非腐蝕性氣體。

特點總結：

真空管路專用密封性能好結構緊湊

相關尺寸
常見問題

真空球閥

相同:真空閥門

不同:球閥類型

真空隔離閘閥

相同:

不同:閘閥類型

真空隔離截止閥

相同:

不同:截止閥類型

高真空蝶閥主要技術性能

適用范圍：10⁵～1.3×10^-4Pa

閥門漏率：≤1.3×10^-4Pa.L/S

適用溫度：-25～+80℃（丁腈橡膠）、-30～+150℃（氟橡膠）

安裝方向：任意

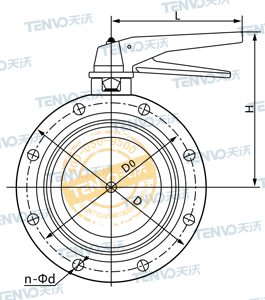

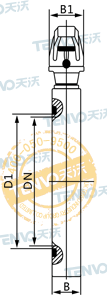

GI型手動高真空蝶閥

DN	D	Do	D1	B	H	B1	L	n-Фd
32	78	64	36	22	32	36	115	4-7
40	85	70	44	22	40	36	115	4-7
50	110	90	55	22	50	36	115	4-9
65	125	105	70	26	130	38	135	4-9
80	145	125	85	30	140	38	135	4-9
100	170	145	105	30	153	38	135	4-12
150	220	195	156	35	179	40	165	8-12
200	275	250	208	40	205	40	185	8-12
250	330	300	258	45	234	45	300	8-14
300	380	350	308	55	300	55	350	8-14
400	500	465	408	60	340	60	500	8-18

高真空蝶閥其它型號

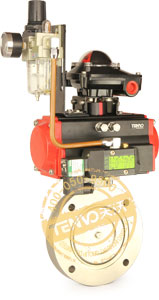

CIQ氣動真空蝶閥

GIQ型氣動高真空蝶閥的氣動執(zhí)行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執(zhí)行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。
