APL型限位開關
型號: APL
APL-210N和APL-410N型限位開關傳送執行器和閥門的位置訊號到現場和遙控操作站。它能直接安裝在執行器上部，符合標準VDI/VDE3845。特點有現場可視位置指示器，快速調整位置凸輪；可調式凸輪通過花鍵和彈簧安裝，只要開關凸輪脫離花鍵便可旋轉調整所需的位置，拆掉外殼螺釘和兩個電纜進口G1/2″管接口。內部行程開關預先連接接線終端，8個接線端子，并可用于電磁閥的鏈接。
APL系列限位開關–主要技術參數
| APL-210N | APL-410N |
| 外殼防護型（IP67） | 防爆型（EXd Ⅱ BT4） |
| 機械式微動開關 | |
| 電壓：最高交流250V AC或直流DC | |
| 電流：0.6A 125VDC,0.3A 250VDC,16A 1/2HP 125,250V AC 16(3)A 250V-T 105 | |
| 電氣接口G1/2″ | |
選項：傳說電流輸出信號。接近式開關，電阻性電位計輸出信號。
APL系列限位開關–操作說明

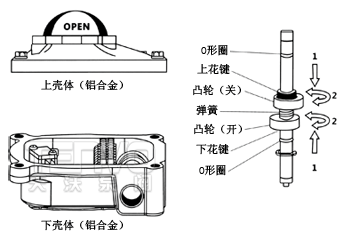

在需要調整開關位置時，根據圖示箭頭步驟意進行操作：
1、推動凸輪彈簧壓縮，凸輪脫離花鍵嚙合。
2、隨意轉動凸輪調整所需的位置，調整后松開凸輪，確認凸輪已經被彈簧彈回復位嚙合。

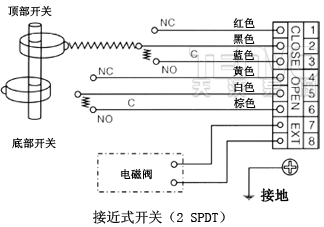

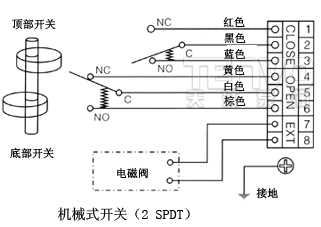

APL系列限位開關–接線圖
